Skutočnému kutilovi netreba hovoriť, na čo slúži kliešťový multimeter. Pred kúpou sa však oplatí tieto zariadenia bližšie pozrieť. Ak sa plánujete dozvedieť viac o tom, ako funguje kliešťový multimeter a aké typy sú, prečítajte si našu príručku.

V príručke sa dozviete:

• Kliešťový multimeter: čo to je, na čo slúži?
• Konštrukcia a prevádzka kliešťového multimetra
• Typy kliešťových multimetrov
• Kliešťový multimeter: ako merať, kedy ho použiť? ?
• Kedy sa oplatí použiť kliešťový meter a ako merať?
• Vykonávanie meraní pomocou kliešťového multimetra

Kliešťový multimeter: čo to je, na čo slúži?

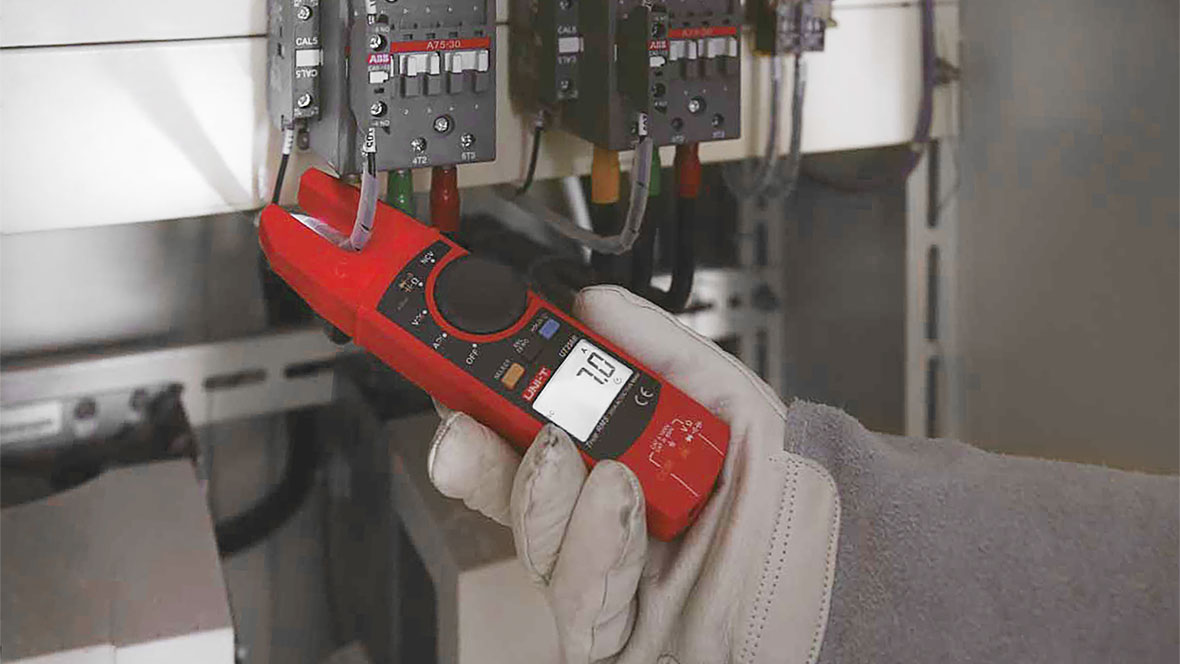

Klešťové multimetre sú meracie prístroje používané hlavne na meranie intenzity prúdu na princípe prúdového transformátora. Klešťové multimetre sa používajú na meranie intenzity elektrického prúdu, striedavého aj jednosmerného prúdu, tečúceho v ľubovoľných obvodoch. Počas merania je obvod pod napätím. Pre meranie stačí prekryť napájací kábel testovaného obvodu (prijímača) meracou svorkou a odčítať z LCD displeja. Nie je teda potrebné prerušovať obvod, ako sa to robí pri meraní sily prúdu multimetrom. To umožňuje výrazné skrátenie času merania.
Kliešťové multimetre sú ideálne na meranie nízkych aj vysokých prúdov v rôznych obvodoch. Môžu sa teda použiť napríklad na meranie prúdu štartéra automobilu alebo prúdu nabíjania akumulátora, prúdu striedavého alebo jednosmerného elektromotora pri bežnej prevádzke, ako aj nábehového prúdu alebo prúdu naprázdno atď. .

Konštrukcia a prevádzka kliešťového multimetra

Zaujíma vás, ako funguje kliešťový multimeter? Tieto zariadenia merajú striedavý prúd a (vybrané modely) jednosmerný prúd. Princíp činnosti multimetrov sa líši v závislosti od typu meraného prúdu.

• Kliešťový multimeter striedavého prúdu

Kliešťový multimeter striedavého prúdu meria striedavý prúd a pracuje na princípe prúdového transformátora. Keď sú čeľuste nástroja zlisované alebo je ohybná prúdová sonda umiestnená okolo vodiča nesúceho striedavý prúd, vo feromagnetickom jadre čeľustí sa vytvorí striedavé magnetické pole, ktoré indukuje prúd v sekundárnom vinutí, ktoré je tiež navinuté okolo jadra. Tento prúd je vedený do bočníka merania prúdu, umiestneného na vstupe multimetra, odkiaľ sa po pripojení k AC prevodníku zobrazuje na LCD ako výsledok merania. Primárne vinutie je jeden vodič, práve ten, na ktorom sa meria a okolo ktorého sú upnuté čeľuste (alebo flexibilná testovacia sonda). To znamená, že kliešťový multimeter má sekundárne vinutie v meracom obvode a primárne vinutie na svorkách,

• DC kliešťový multimeter

Kliešťový jednosmerný multimeter meria intenzitu jednosmerného prúdu, pracuje podľa Hallovho javu, ktorý spočíva vo výskyte rozdielu potenciálov vo vodiči, v ktorom preteká elektrický prúd, keď je vodič v magnetickom poli priečnom na prúdiaci vodič. prúd. Polovodičové snímače s Hallovým javom sa používajú v kliešťových multimeteroch s jednosmerným prúdom. Sú to magnetometre, ktoré zisťujú intenzitu magnetického toku.

Typy kliešťových multimetrov

Hlavným účelom kliešťových multimetrov je meranie intenzity elektrického prúdu. Moderné kliešťové multimetre sú však vybavené množstvom doplnkových meracích funkcií, vďaka čomu sú mimoriadne univerzálne multimetre s veľmi veľkými možnosťami merania.

Vzhľadom na aplikáciu môžeme rozlíšiť tieto typy kliešťových multimetrov:

• AC kliešťové ampérmetre

  Sú to meracie prístroje, ktoré umožňujú merať intenzitu striedavého prúdu bez nutnosti prerušenia obvodu napájajúceho elektrické zariadenie.



• AC / DC kliešťové ampérmetre

  Sú to meracie prístroje, ktoré umožňujú merať intenzitu striedavého prúdu a jednosmerného prúdu, bez nutnosti prerušenia obvodu napájajúceho elektrické zariadenie.



• Klešťové multimetre s ohybnou cievkou Rogowski

  Sú to meracie prístroje, ktoré umožňujú merať intenzitu striedavého prúdu v podmienkach sťaženého prístupu k napájaciemu káblu, bez nutnosti prerušenia obvodu napájajúceho elektrické zariadenie.



• Klešťové multimetre zvodového prúdu

  Sú to meracie prístroje, ktoré umožňujú merať intenzitu striedavého prúdu veľmi malých hodnôt, bez nutnosti prerušenia obvodu.



• Klešťové multimetre s funkciou multimetra

  Ide o meracie prístroje, ktoré umožňujú merať intenzitu prúdu bez nutnosti prerušenia obvodu napájajúceho elektrické zariadenie a merať rôzne elektrické a neelektrické veličiny zvyčajne vykonávané multimetrami.



• Klešťové multimetre s funkciou multimetra

  Ide o meracie prístroje, ktoré umožňujú merať intenzitu prúdu bez nutnosti prerušenia obvodu napájajúceho elektrické zariadenie a merať rôzne elektrické a neelektrické veličiny zvyčajne vykonávané multimetrami.



• Uzemňovacie kliešte

  Sú to meracie prístroje, ktoré umožňujú merať zemný odpor bez prerušenia obvodu



• Upínacie multimetre výkonu

  Tieto meracie prístroje umožňujú meranie všetkých typov výkonu a energie prijímačov striedavého prúdu, bez nutnosti prerušenia obvodu napájajúceho elektrické zariadenie.



• Harmonické kliešťové multimetre

  Sú to meracie prístroje, ktoré umožňujú meranie výkonu a harmonických frekvencií všetkých typov AC prijímačov bez nutnosti prerušenia obvodu napájajúceho elektrické zariadenie.



Pozrite si kliešťové multimetre na stránke Pabex >>

Kliešťový multimeter: ako merať, kedy ho použiť?

Kedy sa oplatí použiť kliešťový meter a ako merať?

Meranie prúdu je jedným z najčastejšie vykonávaných meraní v elektrotechnike. Výber správneho meracieho prístroja pre bezpečnosť, pohodlie, čas merania a hodnoty parametrov, ktoré je potrebné vziať do úvahy, si vyžaduje určitú analýzu situácie merania. Ak meracie rozsahy a presnosť multimetra a kliešťového multimetra spĺňajú podmienky merania, potom pri meraní obvodov sieťového napätia bude kliešťový multimeter bezpečnejší a pohodlnejší na použitie ako multimeter s rozsahom merania prúdu. Vzhľadom na rýchlosť meraní je možné parametre ako: sila prúdu, prúdový výkon, prúdovú energiu, zemný odpor, harmonické frekvencie atď., z dôvodu nedostatku potreby prerušenia napájacieho obvodu, vykonávať oveľa rýchlejšie ako pri multimeter. Berúc do úvahy čas merania intenzity prúdu s veľkými hodnotami, v multimetroch je vždy obmedzený na niekoľko sekúnd, v kliešťových multimeteroch takéto obmedzenia nie sú. Z bezpečnostných dôvodov; Meranie vysokých hodnôt prúdu nie je možné pomocou multimetra, v kliešťovom multimeteri takéto obmedzenia neexistujú.

Vykonávanie meraní pomocou kliešťového multimetra

Po analýze, ako je uvedené vyššie. a výber požadovaného kliešťového meracieho prístroja, zvoľte vhodný merací rozsah, zapnite napájanie meracieho prístroja a pomocou klieští pripevnite jeden vodič napájacieho kábla k testovanému zariadeniu a potom odčítajte LCD displej. Mali by ste si však pamätať, že ste si predtým prečítali návod na použitie, pričom by ste mali venovať osobitnú pozornosť predpisom týkajúcim sa bezpečných meraní.
