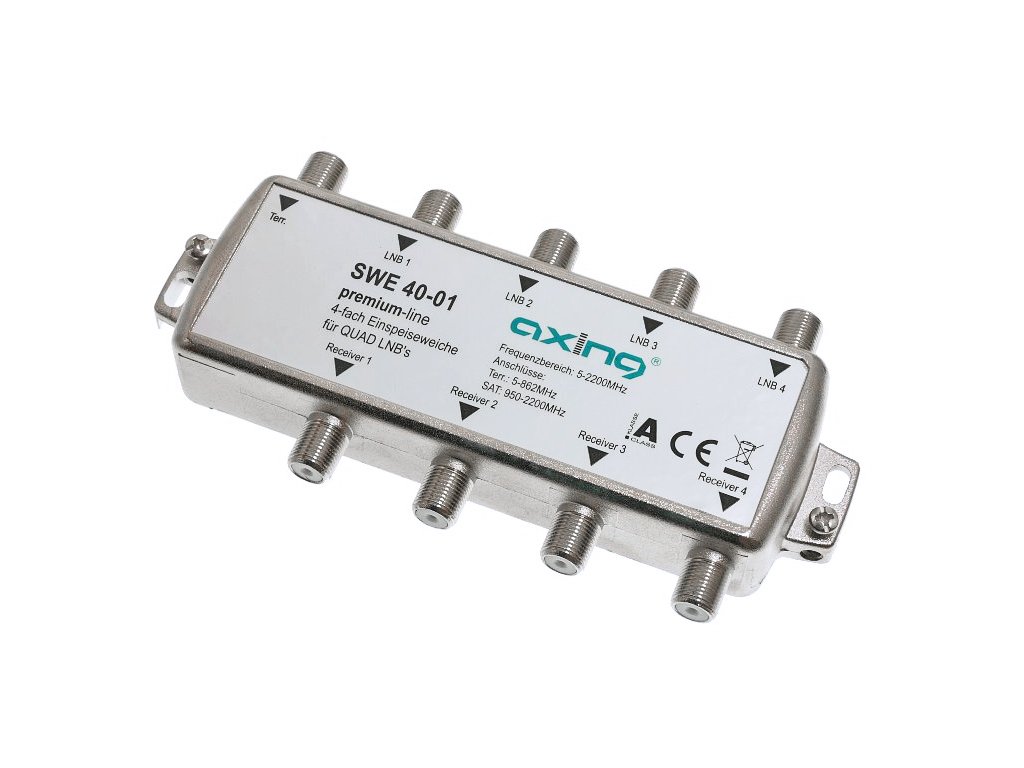

Zlučovač TV a SAT signálu AX SWE 40-01

Diplexer SWE 40-01 umožňuje kombinovať pozemné televízne signály (ter vstup - frekvencie v rozsahu 47-860MHz) so štyrmi satelitnými signálmi (frekvencie v rozsahu 950-2150MHz z dvoch polarizácií) a posielať ich do 4 nezávislých prijímacích bodov;
na distribúciu kombinovaného signálu do TV a satelitného rádia sú potrebné štyri zásuvky typu GARSAT);

Technické údaje:
model: Axing SWE40-01;
frekvenčný rozsah pre vstup: 47-862MHzRTV: 47-862 MHz;
frekvenčný rozsah pre satelitný vstup: 950-2250MHz;
8dB RTV priepustný útlm:
2dB Sat priepustný útlm:
vstup/výstup - zásuvky typu F;
pasívny prvok nevyžadujúci napájanie;
na vnútorné použitie;
rozmery: 138x127x48mm;
rozstup montážnych otvorov: 120 mm (horizontálne) a 110 mm (vertikálne);
